Typ F15 s P konstantou
Jedná se o pneumatické relé s pozitivní konstantou.
Navazuje na typ F14 a umožňuje nastavení většího
předpětí (pneumatického zesílení) a je o něco menší.
Průtok 68 m3/hod
Citlivost 64 Pa
Napájecí tlak max. 1700 kPa
Signálový tlak max. 1000 kPa
Výstupní tlak max. 1000 kPa
Rozměry (mm) PR 76, H 178
pracovní teplota -40 C až 93 C
Matematické vyjádření funkce Po = Ps + K
Po = výstupní tlak
Ps = signálový tlak ( vstup )
K = konstanta daná stavitelným předpětím pružiny
Rozsah předpětí (kPa) / Připojení / Katalogové číslo
0 až +70 1/4 NPT F15322
0 až +70 3/8 NPT F15323
3,5 až +210 1/4 NPT F15332
3,5 až +210 3/8 NPT F15333
7 až +420 1/4 NPT F15342
7 až +420 3/8 NPT F15343
14 až +1050 1/4 NPT F15362
14 až +1050 3/8 NPT F15363

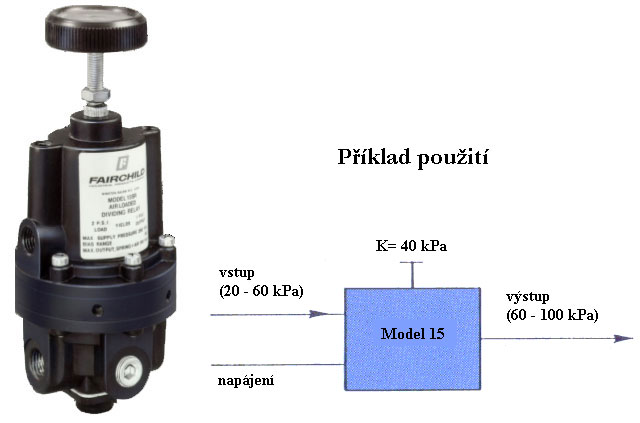

Příklad použití typu F15 s pozitivním předpětím -
k signálovému tlaku potřebujeme přičíst konstantní
tlak.
