Typ F14 s P nebo N konstantou
Jedná se o relé s pozitivní nebo negativní
konstantou (předpětím).Je to základní (univerzální)
model s možností nastavení předpětí v rozsahu
-126kPa až +703kPa.
Průtok 68 m3/hod
Citlivost 127 Pa
Napájecí tlak max. 1700 kPa
Signálový tlak max. 1000 kPa
Výstupní tlak max. 1000 kPa
Rozměry (mm) PR 76, H 200
pracovní teplota -40 C až 93 C
Matematické vyjádření funkce Po = Ps (+ -) K
Po = výstupní tlak
Ps = signálový tlak ( vstup )
K = konstanta daná stavitelným předpětím pružiny
Rozsah předpětí (kPa) / Připojení / Katalogové číslo
-126 až +14 1/4 NPT F14212
-126 až +14 3/8 NPT F14213
-126 až +70 1/4 NPT F14222
-126 až +70 3/8 NPT F14223
-126 až +210 1/4 NPT F14232
-126 až +210 3/8 NPT F14233
-126 až +700 1/4 NPT F14252
-126 až +700 3/8 NPT F14253

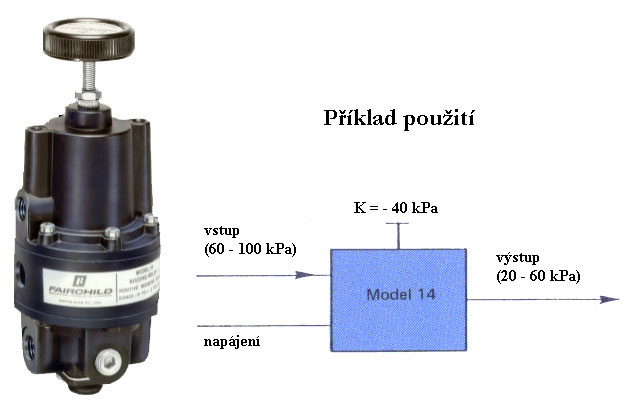

Příklad použití typu F14 s pozitivním předpětím -
k signálovému tlaku potřebujeme přičíst, nebo
odečíst konstantní tlak.
