Booster typ F2000

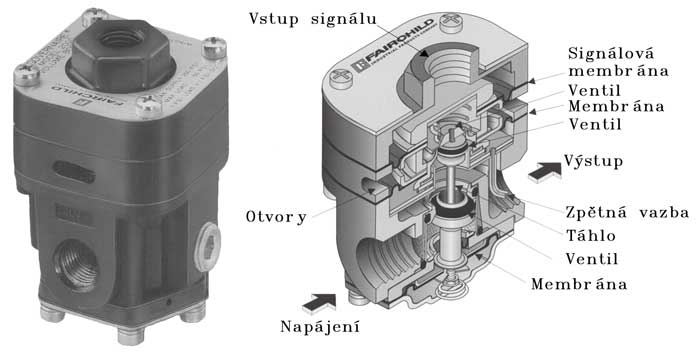

Tento pneumatický booster převádí pneumatický
vstupní signál na přesný výstupní tlak.
Je ideálním prvkem pro oddělení vstupního signálu
(o malém průtoku) od výstupu o velkém průtoku.
Typ F2000 vyniká rychlostí odezvy a je proto vhodný
pro rychlé válce nebo ventily. Průtokově je
nejmenším ventilem z řady.
Tělo boosteru je vyrobeno ze zinkové slitiny.
Průtok 68 m3/hod (napájení 700kPa)
Citlivost 254 Pa
Napájecí tlak max. 1700 kPa
Rozměry (mm) 76x76, H 82
pracovní teplota -40 C až +93 C
Pojem "POMĚR" znamená tlakový poměr mezi vstupem a
výstupem boosteru. ( = signál : výstupu )
Typ F2000 nabízí poměry 1:1, 1:1.6
Objednací číslo
F20 . .
Poměr _____________________| |
1:1 1 |
1:1,6 0 |
|
Připojení ____________________|
1/4" NPT 2
3/8" NPT 3
